高速道路トンネル内緊急放送システム
(型式:SOA-44x)


概要

電話回線をつかって、電話機から高速道路トンネル内の緊急放送を行うシステムです。

電話機とダイヤル接続後、プッシュボタンにより、放送モードを下記の2種類から選択
します。

@直接放送モード
 受話器から話した内容が、そのままトンネル内の放送設備から放送 されます。
 緊急を要する場合に使用します。

A録音再生モード
 受話器から話した内容を、装置メモリに録音し、連続再生することで、
 繰り返し放送を行うモードです。
 継続的に案内を行う場合に使用します。

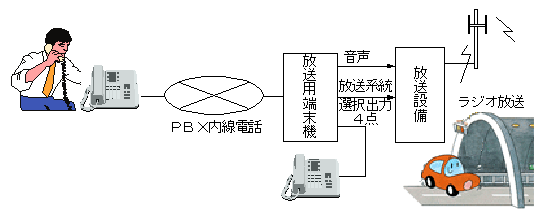

系統図


事務所側

トンネル内放送設備


放送用端末機の仕様

1)一般仕様
項 目 内  容
電 源 AC100V
周囲温度.湿度 0〜55℃. 85%以下
周囲雰囲気 腐食性ガス、塵埃のない場所
寸 法 260(w)190(d)64(h) :突起物除く

2)NCU部仕様
項 目 内  容
適用回線 アナログ回線
回線数 1回線
回線接続方式 通信コネクタ(モジュラ−6極2芯)

3)インターフェース部仕様
項 目 内  容
出 力 4点(端子台)
音声出力 放送設備の仕様にカスタマイズ(端子台)
録音時間 合計60秒

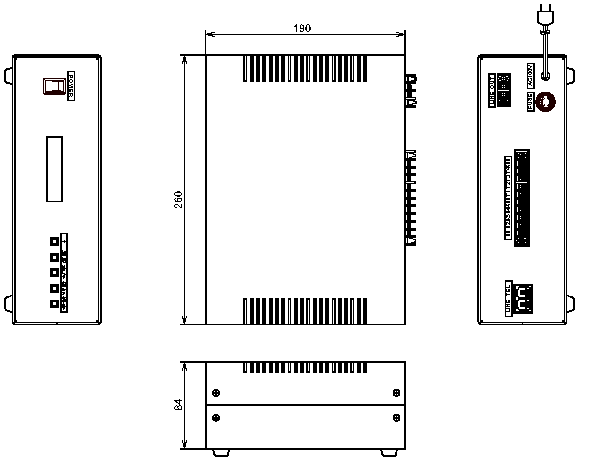

放送用端末機の外観図
